Robocut
Informação do Produto
A Robocut é a máquina de eletroerosão por corte à fio com melhor relação custo x benefício do mercado. Apresenta muito baixo índice de manutenção, fazendo da Robocut uma máquina de ótimo valor de revenda.

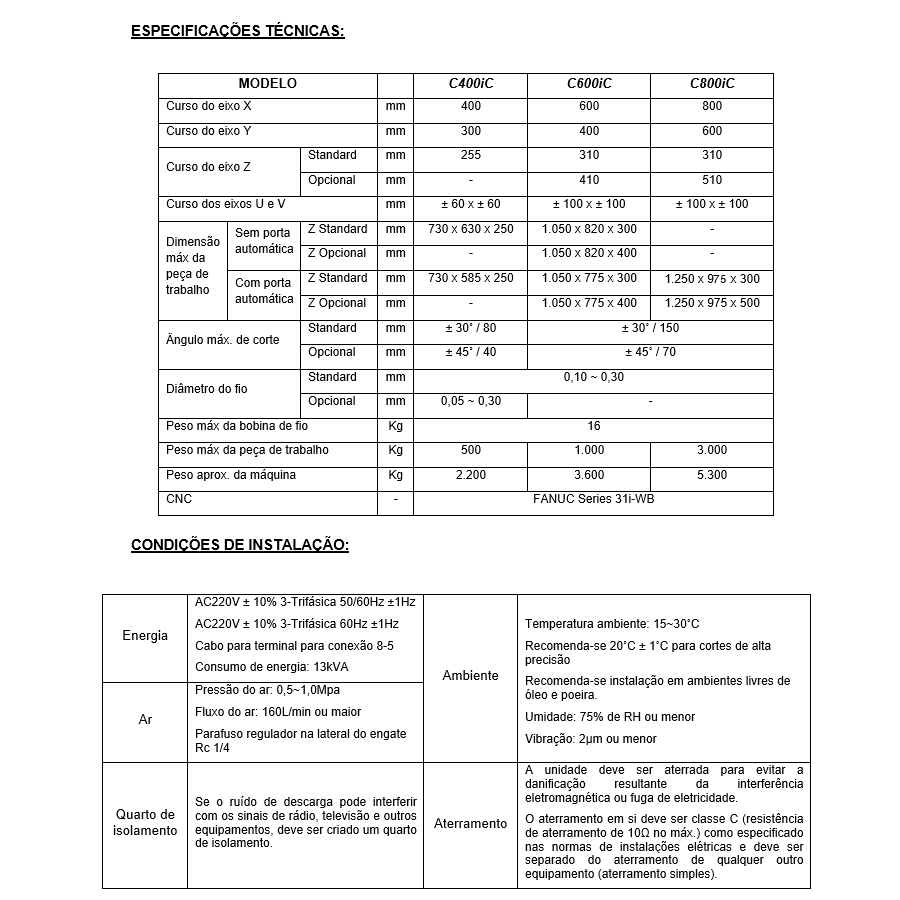

ESPECIFICAÇOES
| MODELO | a-C400iC | a-C600iC | ||
| Curso do eixo X | mm | 400 | 600 | |
| Curso do eixo Y | mm | 300 | 400 | |
| Curso do eixo Z | Standard | mm | 255 | 310 |
| Opcional | mm | – | 410 | |
| Curso dos eixos U e V | mm | ± 60 x ± 60 | ± 100 x ± 100 | |
| Dimensão máx da peça de trabalho | Z Standard | mm | 730 x 630 x 250 | 1.050 x 820 x 300 |
| Z Opcional | mm | – | 1.050 x 820 x 400 | |
| Z Standard | mm | 730 x 585 x 250 | 1.050 x 775 x 300 | |
| Z Opcional | mm | – | 1.050 x 775 x 400 | |
| Ângulo máx. de corte | Standard | mm | ± 30˚ / 80 | ± 30˚ / 150 |
| Opcional | mm | ± 45˚ / 40 | ± 45˚ / 70 | |
| Diâmetro do fio | Standard | mm | 0,10 ~ 0,30 | |
| Opcional | mm | 0,05 ~ 0,30 | – | |
| Peso máx da bobina de fio | Kg | 16 | ||
| Peso máx da peça de trabalho | Kg | 500 | 1000 | |
| Peso aprox. da máquina | Kg | 2.200 | 3.600 | |
| CNC | – | FANUC Series 31i-WB | ||
CONDIÇÕES DE INSTALAÇÃO
| Energia | AC220V ± 10% 3-Trifásica 50/60Hz ±1Hz
AC220V ± 10% 3-Trifásica 60Hz ±1Hz Cabo para terminal para conexão 8-5 Consumo de energia: 13kVA |
Ambiente | Temperatura ambiente: 15~30˚C
Recomenda-se 20˚C ± 1˚C para cortes de alta precisão Recomenda-se instalação em ambientes livres de óleo e poeira. Umidade: 75% de RH ou menor Vibração: 2µm ou menor |
| Ar | Pressão do ar: 0,5~1,0Mpa
Fluxo do ar: 160L/min ou maior Parafuso regulador na lateral do engate Rc 1/4 |
||
| Quarto de isolamento | Se o ruído de descarga pode interferir com os sinais de rádio, televisão e outros equipamentos, deve ser criado um quarto de isolamento. | Aterramento | A unidade deve ser aterrada para evitar a danificação resultante da interferência eletromagnética ou fuga de eletricidade.
O aterramento em si deve ser classe C (resistência de aterramento de 10Ω no máx.) como especificado nas normas de instalações elétricas e deve ser separado do aterramento de qualquer outro equipamento (aterramento simples). |
